LED 水中照明(アクリル筐体仕様)【ライトのみ取替】

お客様のお悩み、大切な声から誕生した水中照明

既設灯具そのままでライトのみを交換可能な為、施工費はおよそ70%ダウン

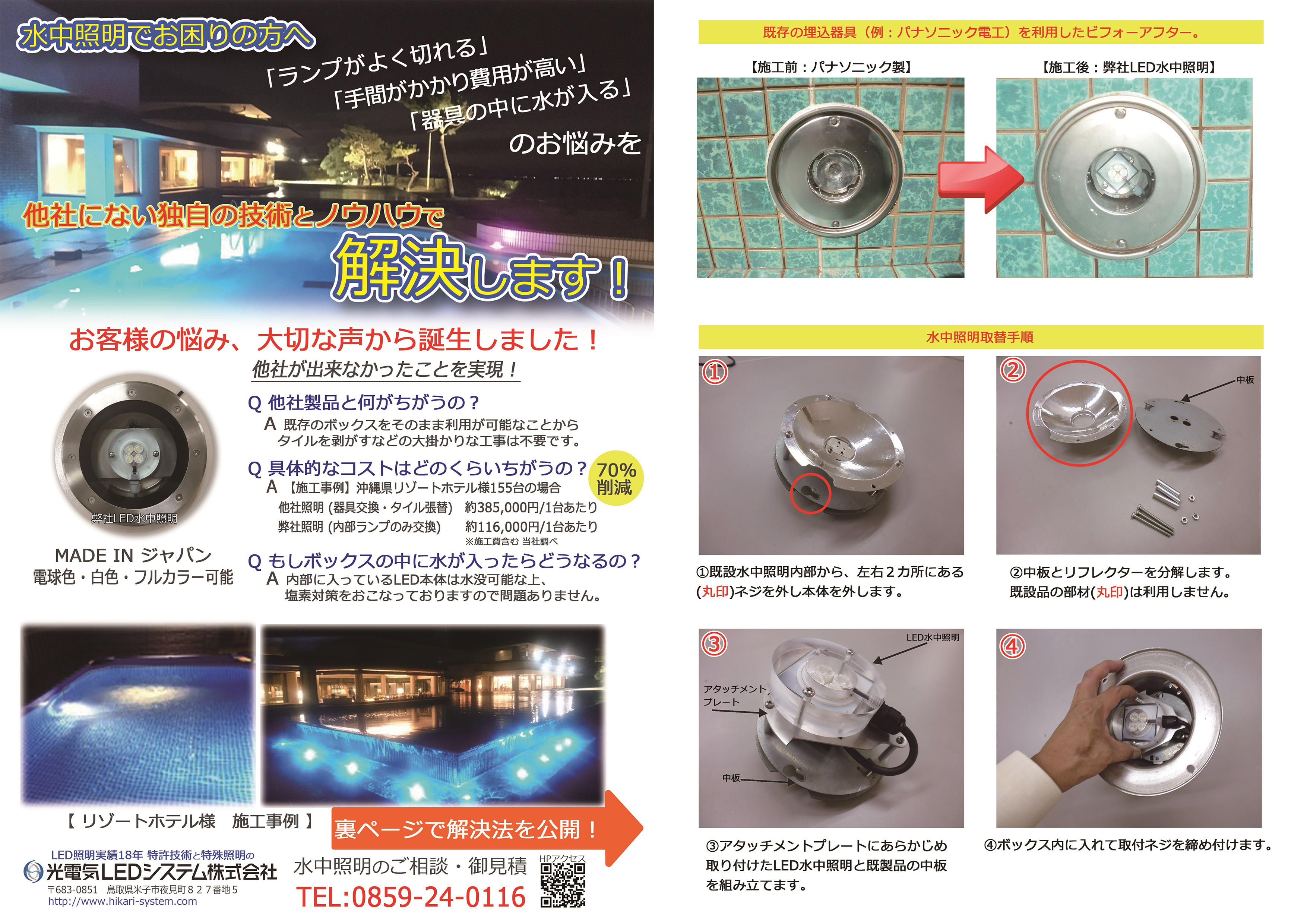

【チラシをクリックで拡大】
■高い防水性を実現し水没可能な水中照明が誕生
独自技術を使用する事で防水性を高め水没対応可能な水中照明が完成しました
また、塩素対策を行っておりますのでプールでの水没も問題ありません

■人が入ることのできるプールで使用可能
水中照明A種C種設置法令基準で指定された仕様で製造可能です ※詳しくはお問合せ下さい

■光源寿命50,000時間(光束維持率70%)
LEDに対して定電流駆動方式を採用し、定格電流値の約半分で使用している為、長寿命を実現しました

■水深5mまで使用可能
一般的な屋外施設から水深5mまで設置可能であらゆる場所で使用可能です
※水深5m以上の仕様変更可能

■ハロゲン灯(75W~150W相当)並みの光量なのに消費電力はわずか7.56W

承認図 配光特性 電源装置 製品カタログ



水中照明のお問合せは弊社の特殊技術スタッフがご対応致します。
問い合わせフォームかお電話の際には、ホームページを見たとお伝えください。

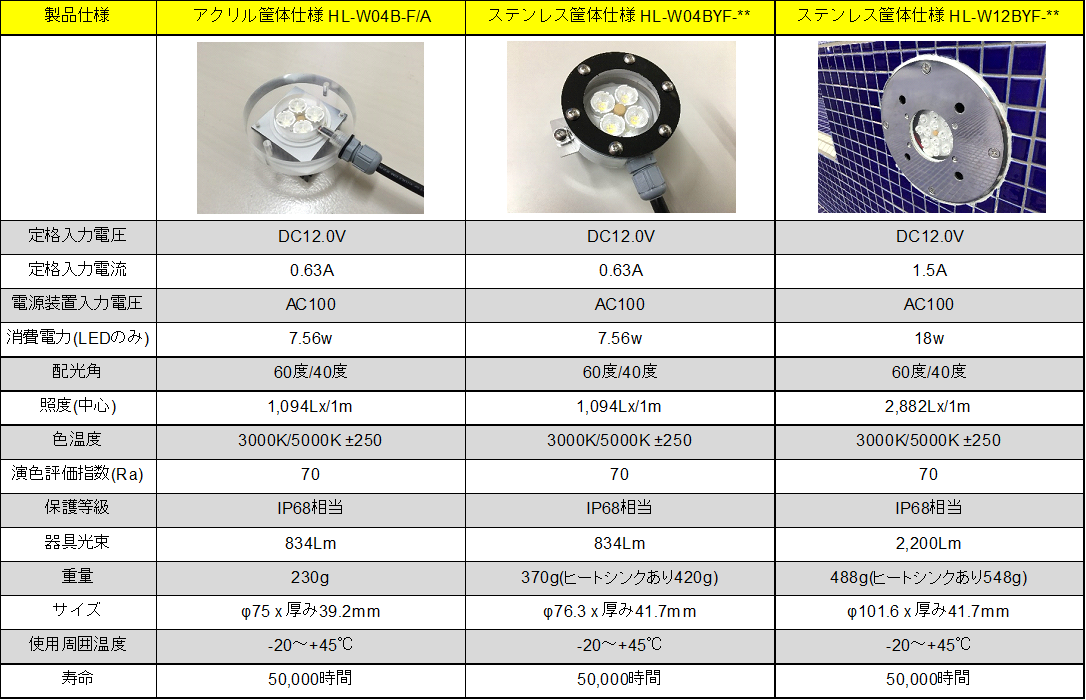

仕様

製品仕様 HL-W04B-F/A
定格入力電圧 DC12.0V
定格入力電流 0.63A
電源装置入力電圧 AC100~240V
電源装置入力電流(100V時) 0.094A
電源装置入力電流(200V時) 0.054A
消費電力(LEDのみ) 7.56w
電源含む消費電力(100V時) 9.1W
電源含む消費電力(200V時) 9.6W
配光角 60度
照度(中心) 936Lx/1m
固有エネルギー消費効率(AC200V時) 74.0Lm/W
色温度 3000K ±250
演色評価指数(Ra) 80
保護等級 IP67相当
器具光束 710Lm
重量 230g
サイズ φ75 x 厚み39.2mm (ヒートシンク含む)
使用周囲温度 -20~+40℃
寿命 50,000時間
※電源装置は接地基準により異なります。
※型番は、代表的な型番です。取付方法によって異なります。

【既存灯具利用の場合】

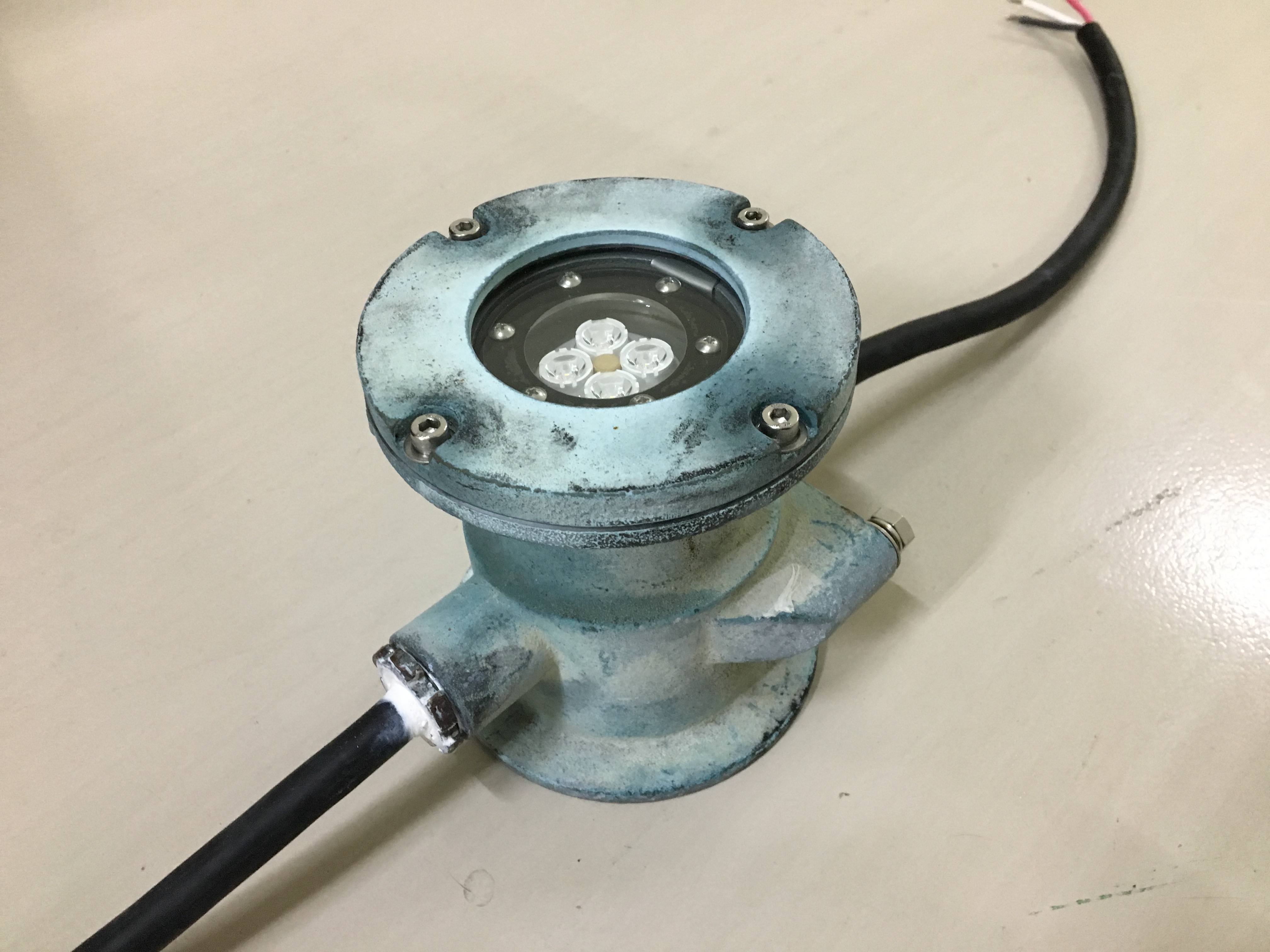

既存の埋め込み枠を利用する事で、中の光源部分を取り替えて設置することが可能です。
パナソニック製:YAX73990、YAX73991、YAX73992(埋込タイプ、ボックス無し)
XYX6261、XYX6262、XYX6263(埋込タイプ、ボックス付)
そのほかの器具への対応も可能な場合がございます。別途、お問い合わせ下さい。

施工前

施工後

施工事例

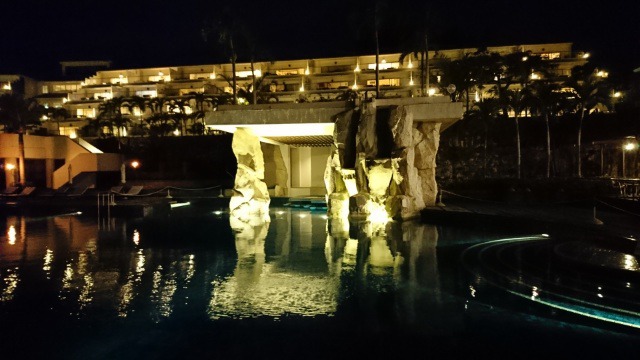

水により光が屈折し広がることによって、水中全体が明るくなります
(沖縄県 ホテルリゾート)

温泉の水中にフルカラー対応を設置。
リゾート感たっぷりな温泉を演出できました。

大山望様、屋内池にて設置頂きました。明るい環境でも十分な明るさを感じる事が出来ます。

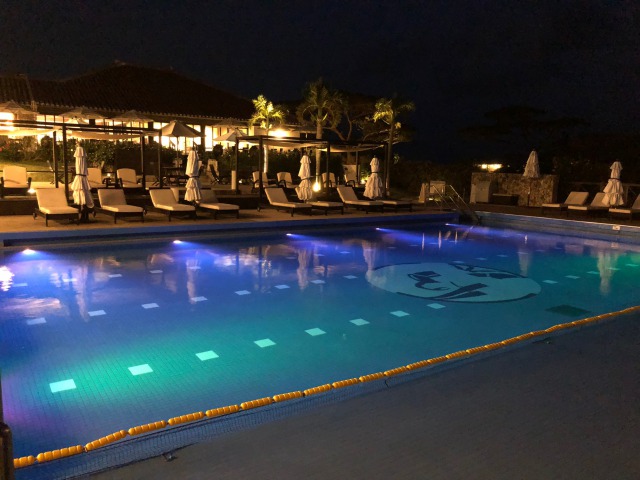

プールサイドと水中でナイトプールを演出しました。

関連施工事例

LED ガーデンライト水没用フルカラーVer.を使用。
リゾート演出を行いました。

LED ガーデンライト水没用を使用。
かめの中に1灯設置致しました。

LED ガーデンライト防水用を使用。庭園をきれいに演出致しました。

LED ブロックライトを使用。
遊歩道に沿って設置頂きました。
