LED ワイドライトシリーズ

取付台数の大幅削減が可能

15年間の実績を生かした新製品 ノイズレス


LEDワイドジャンボスクエアライト/LED-W-48-8BA(P) 102.3W品(水銀灯400W以上クラスに対応)

LEDワイドスクエアライト       LEDワイドレクタンゲルライト

用途

看板、駐車場、道路、工場、倉庫、冷蔵庫、建物のライト照明、電波暗室、映画撮影など様々な分野でお使い頂いています。特注対応として水中照明も可能。

特殊レンズ拡散

レンズを用いて特殊技法で(新拡散構造 特許取得登録 第4746152号)光を 0 ~ 140 度に制御。中心光も強く出し中心より 140 度方向に向うにつれ、光は少しずつ強くなり 135 度に光のピークを出しています。

取付台数の軽減

配光範囲、光の強度が強い為、照明したい面が均一に照明でき従来の LED 製品では4台必要な場所で1~2台で十分な照度を得ることができます。

広い動作電圧

DC12V 駆動で動作し、太陽光、バッテリーなどと組合せがが簡単にご利用いただけます。また、AC 商用電源でお使いの場合は、AC90 ~ 260V フリーボルト入力のスイッチング電源などでお使い頂けます。

ノイズレス

LED(ライト本体)内部に電源回路を内蔵していないのでノイズレスです。

承認図 設置事例


仕様

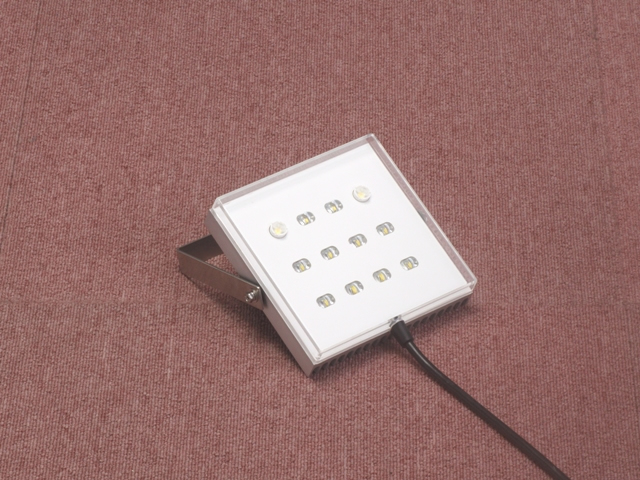

LEDワイドスクエアライト
製品仕様 LED-12-40DA LED-12A LED-W-12-WA LED-W-12-2A LED-12-LA
定格入力電圧 DC12.18V
定格入力電流 2.1A
消費電力(DC側)(LEDのみ) 25.6W
消費電力(AC側)(LED及び電源装置含む)
入力電圧 AC100V
29.3W/29.7VA
入力電圧 AC200V 29.3W/30.7VA
配光角 1/2ビーム角 40度 60度 水平140度、垂直85度 水平40度、垂直20度
照度(中心) 7,315Lx/1m 4,061Lx/1m 821Lx/1m 1,426Lx/1m 5,040Lx/1m
照度(130度) - - 1,843Lx/1m 2,289Lx/1m -
色温度 5000K (+200,-500)
演色評価指数(Ra) 70~73
器具光束 3,066Lm 3,025Lm 2,797Lm 2,953Lm 2,919Lm
保護等級 2種(IP56相当、IP68相当)
重量 1.15kg(コ型金具含む)
本体サイズ 154mm x 154mm x 39mm
使用周囲温度 -30℃~40℃
寿命 60,000時間
適合電源装置 HPS-60W20V3A

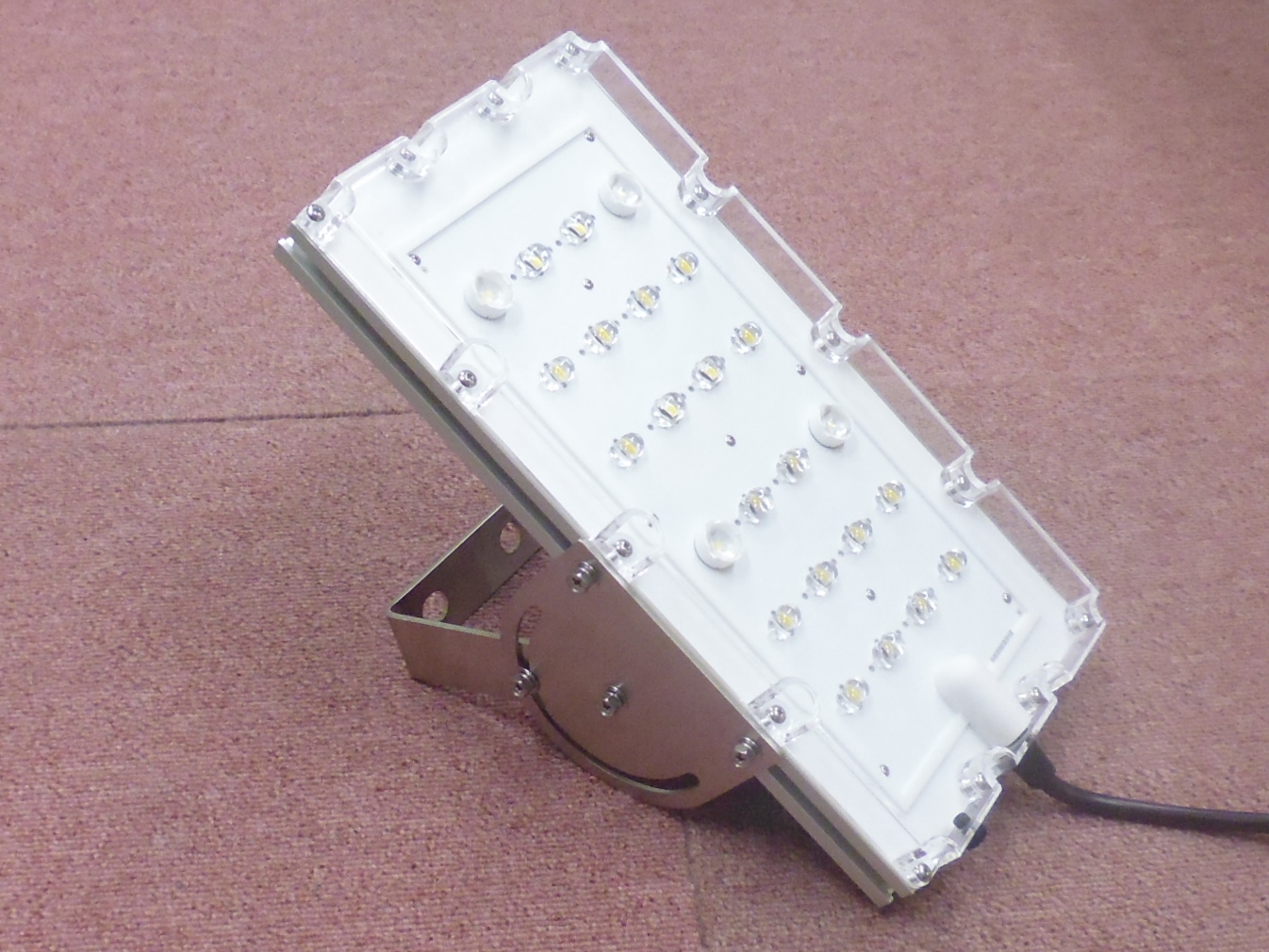

LEDワイドレクタンゲルライト
製品仕様 LED-24-40DA(P) LED-24A(P) LED-W-24-WA(P) LED-W-24-4A(P) LED-24-LA(P)
定格入力電圧 DC12.18V
定格入力電流 4.2A
消費電力(DC側)(LEDのみ) 51.2W
消費電力(AC側)(LED及び電源装置含む)
入力電圧 AC100V
57.5W/58.6VA
入力電圧 AC200V 57.5W/60.7VA
配光角 1/2ビーム角 40度 60度 水平140度、垂直85度 水平40度、垂直20度
照度(中心) 14,774Lx/1m 7,589Lx/1m 1,656Lx/1m 2,520Lx/1m 9,979Lx/1m
照度(130度) - - 3,787Lx/1m 3,413Lx/1m -
色温度 5000K (+200,-500)
演色評価指数(Ra) 70~73
器具光束 6,032Lm 6,105Lm 5,685Lm 5,757Lm 5,769Lm
保護等級 2種(IP56相当、IP68相当)
重量 2.4kg(アジャスト金具含む)
本体サイズ 154mm x 304mm x 42mm (最厚部45mm)
使用周囲温度 -30℃~40℃
寿命 60,000時間
適合電源装置 HPS-100W20V5A

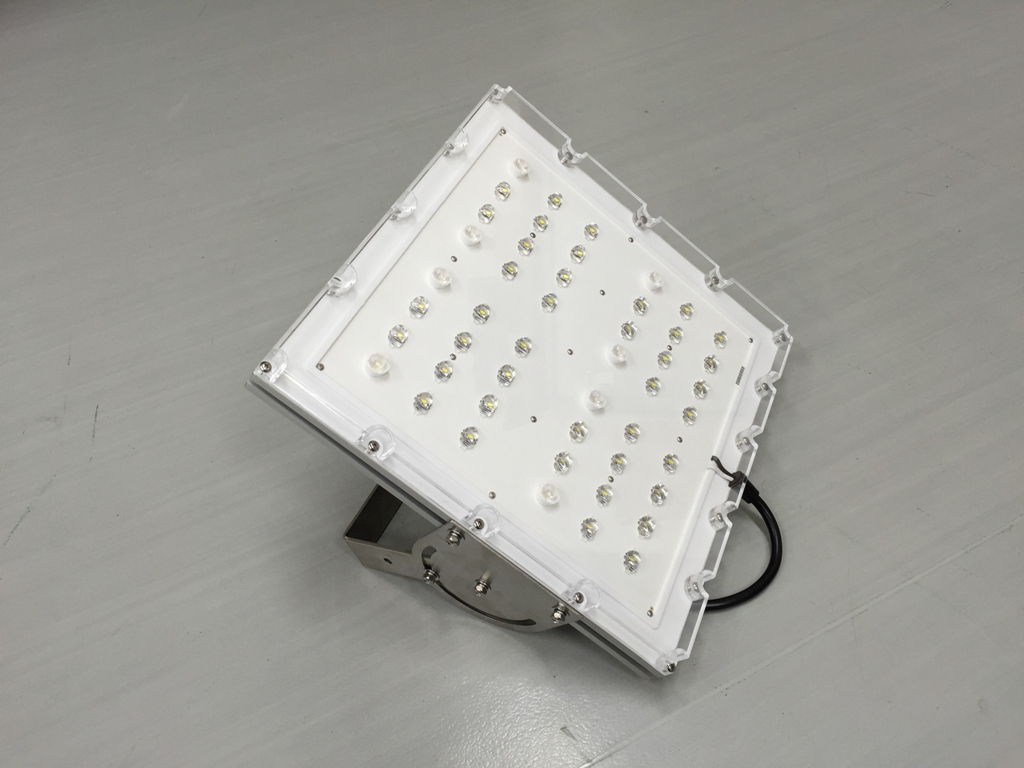

LEDワイドジャンボスクエアライト
製品仕様 LED-48-40DA LED-48A LED-W-48-WA LED-W-48-8A LED-48-LA
定格入力電圧 DC12.18V
定格入力電流 8.4A
消費電力(DC側)(LEDのみ) 102.3W
消費電力(AC側)(LED及び電源装置含む)
入力電圧 AC100V
110.7W/111.9VA
入力電圧 AC200V 110.5W/116.8VA
配光角 1/2ビーム角 40度 60度 水平140度、垂直85度 水平40度、垂直20度
照度(中心) 31,003Lx/1m 15,797Lx/1m 3,183Lx/1m 5,241Lx/1m 20,900Lx/1m
照度(130度) - - 7,748Lx/1m 7,012Lx/1m -
色温度 5000K (+200,-500)
演色評価指数(Ra) 70~73
器具光束 12,217Lm 12,300Lm 11,454Lm 11,598Lm 11,726Lm
保護等級 2種(IP56相当、IP68相当)
重量 4.3kg(アジャスト金具含む)
本体サイズ 302mm x 302mm x 40.5mm (最厚部43.5mm)
使用周囲温度 -30℃~40℃
寿命 60,000時間
適合電源装置 HPS-170W17V10A
