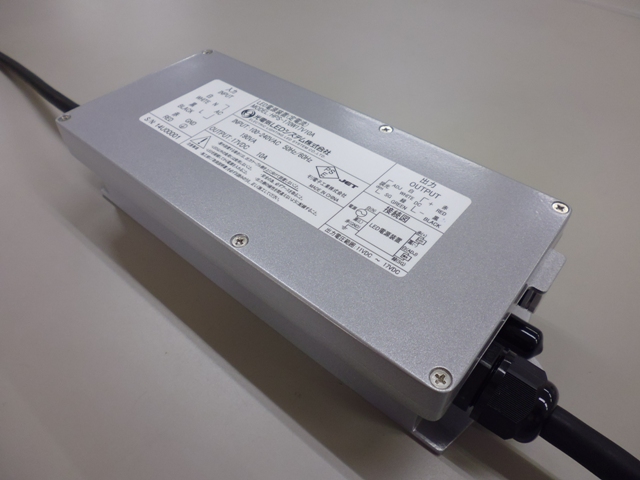

日本初！弊社オリジナル 完全防水電源装置 実現

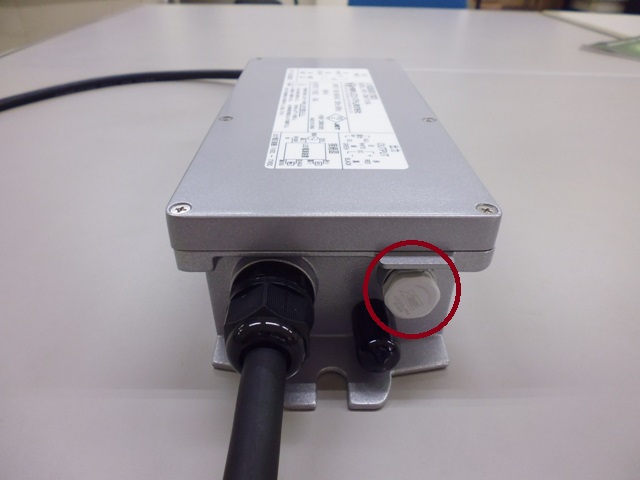

○ 印…結露防止の為に、圧力調整用のフィルターを設けています。
外国製品でよくある、雨によるトラブルを100％解消！
●防水・結露対策
筐体はアルミダイカスト成型を採用し、内部はポーティング材を一切充填しない事で、防水・結露対策を施しています。
ボディーと上部フタとの間にコ型形状の円形のガスケットを採用する事で、完全防水(
IP67)を実現。
●熱対策
熱籠りによる異常高温化を回避する為に、内部回路パターンの工夫・ノウハウを活かした部品選定・内部ポッティングを行わない事で、効率の良い熱対策を実施。
上記の対策を行う事で、周囲温度50℃で
50,000時間以上の設計寿命を実現。
●定電流駆動方式
定電流駆動方式を採用した事で、二次側の電流を
6A～10Aまでに調整が可能。
また、各LEDライトに合わせ電流調整が可能です。
●出力ケーブル
調光線を含む4芯設計になっており、調光線にマイコンあるいは、接点入力を設け半固定ボリューム等を接続する事で、外部から明るさを変化させる事も出来ます。
●サージ対策
コモンモードで15Kvを満足しており、雷の被害を最小限に抑えます。
●特許“電源装置調節装置の防水機構” 第5775961号 取得
承認図 製品カタログ
仕様
| 入力特性 | ||||
| 定格電圧範囲 | AC90～264V | |||
| 入力周波数 | 50/60Hz | |||
| 入力突入電流 | 10A以下 | |||
| 効率 | AC100V:91%(平均)/AC200V:93%(平均) | |||
| 力率 | AC100V:0.09(平均)/AC200V:0.97(平均) | |||
| 出力特性 | ||||
| 出力電圧 | DC11～17V | |||
| 出力電流調整範囲 | 6～10A(内部ボリュームで設定) | |||
| リップル電流 | 200以下(mAp-p)(25℃、10A(抵抗負荷)、100Hz) | |||
| 700以下(mAp-p)(25℃、10A(LED負荷)、100Hz) | ||||
| 保護機能 | 短絡保護、過電圧保護 | |||
| 調光機能 | 外部リード線に後付け抵抗を接続する事で、6～10Aに調光可能 | |||
| 仕様環境 | ||||
| 動作温度範囲 | -40℃～60℃(-40℃起動保証)(70℃では、60%ディレーティングで利用可能) | |||
| 動作湿度範囲 | 20～90% | |||
| 保存温度範囲 | -20～75℃ | |||
| 保存湿度範囲 | 20～90% | |||
| 冷却方式 | 自然冷却 | |||
| 絶縁抵抗・耐圧性能 | ||||
| 耐電圧 | 1次-FG(ケース) | AC1500V/1分間 | ||
| 2次-FG(ケース) | AC500V/1分間 | |||
| 絶縁抵抗 | 1次-2次 | 100MΩ以上(DC500V) | ||
| 1次-FG(ケース) | 100MΩ以上(DC500V) | |||
| 2次-FG(ケース) | 100MΩ以上(DC500V) | |||
| 接続仕様 | ||||
| 線色 | 記号 | 機能/用途 | 線径/線長 | |
| 入力線 | 黒 | L | ライブ | 0.75mm² |
| 白 | N | ニュートラル | ||
| 赤 | FG | 接地 | ケース外 約600mm | |
| 出力線 | 黒 | - | マイナス 出力 | 1.25mm² |
| 赤 | + | プラス 出力 | ||
| 白 | ADJ | 出力電流調光用 | ケース外 約500mm | |
| 緑 | SG | 出力電流調光用 | ||
| 機械的性能 | ||||
| 項目 | 規格 | |||
| 耐振性 | 全振幅 0.33mm、振動数10～55Hz(2G) X、Y、Z方向30分間にて、異常なきこと |
|||
| 耐衝撃性 | 衝撃3Gにて、X、Y、Z方向(6面)に各5回行い、異常なきこと | |||
| 重量 | 約1.3kg | |||
| 安全規格及びその他の規格 | ||||
| 項目 | 規格 | |||
| 適用安全規格 | 電気用品安全法 省令 第１項 | |||
| EMI規格 | 電源高周波(IEC61000-3-2 Class C ＆ JISC61000-3-2 Class C) 雑音端子電圧(CISPR 15:0.009～30MHz) 放射妨害波(CIPR 22 Class B(VCCI Class B):30MHz～1000MHz) 放射磁界(CIPR 15:0.009MHz～30MHz、2m Loop Antenna) 電気用品安全法 省令 直流電源装置 |
|||
| 雷サージ | IEC61000-4-5レベル4(4kV、1.2/50uS、ノーマル/コモン) JEC-210 15kV(コモン) |
|||
| 静電耐量 | IEC61000-4-5レベル4(4kV、1.2/50uS、ノーマル/コモン) JEC-210 15kV(コモン) |
|||
| インパルスノイズ | 50uS/1000uS 2kV、0-360°、+/-、ノーマル/コモン | |||
| ファーストトランジェント | IEC61000-4-4レベル3(2kV、5kHz) | |||
| RF伝導イミュニティ | IEC61000-4-6レベル3(10V) | |||
| 期待寿命 | 50,000時間以上、定格入力範囲(AC90～264V) 50℃の電源周囲温度。 |
|||
